Размер экрана зависит не только от площади стены. На качество изображения влияют формат, тип полотна, освещение, расположение зрителей и способ установки.
Содержание
Если для аудитории уже определены проекторы для учебных классов, следующим шагом становится выбор экрана. Случайное белое полотно или окрашенная стена могут показать изображение, но не обеспечат предсказуемую яркость, равномерность и правильную цветопередачу.
Проекционный экран представляет собой ровную поверхность с заданными оптическими свойствами. Он отражает свет проектора в сторону зрителей и помогает сохранить контрастность изображения. При выборе нужно согласовать размер, формат, тип конструкции и характеристики полотна с помещением, проектором и сценарием работы.
Чем экран отличается от белой стены
Даже визуально гладкая стена имеет мелкий рельеф, который становится заметен на презентациях с тонкими линиями и мелким текстом. Оттенок краски влияет на баланс белого, а глянцевые участки создают яркие пятна. У профессионального полотна отражающий слой рассчитан на проекцию, поэтому свет распределяется заметно равномернее.
Экран также задает четкие границы кадра. Черная окантовка поглощает часть рассеянного света и визуально повышает контраст по краям. У рулонных моделей нижняя планка натягивает материал, а в рамных конструкциях полотно фиксируется по периметру.
Экран следует рассматривать как часть проекционной системы, а не как нейтральный фон. Один и тот же проектор на матовом белом, сером и ALR-полотне дает разное изображение даже при одинаковых настройках.

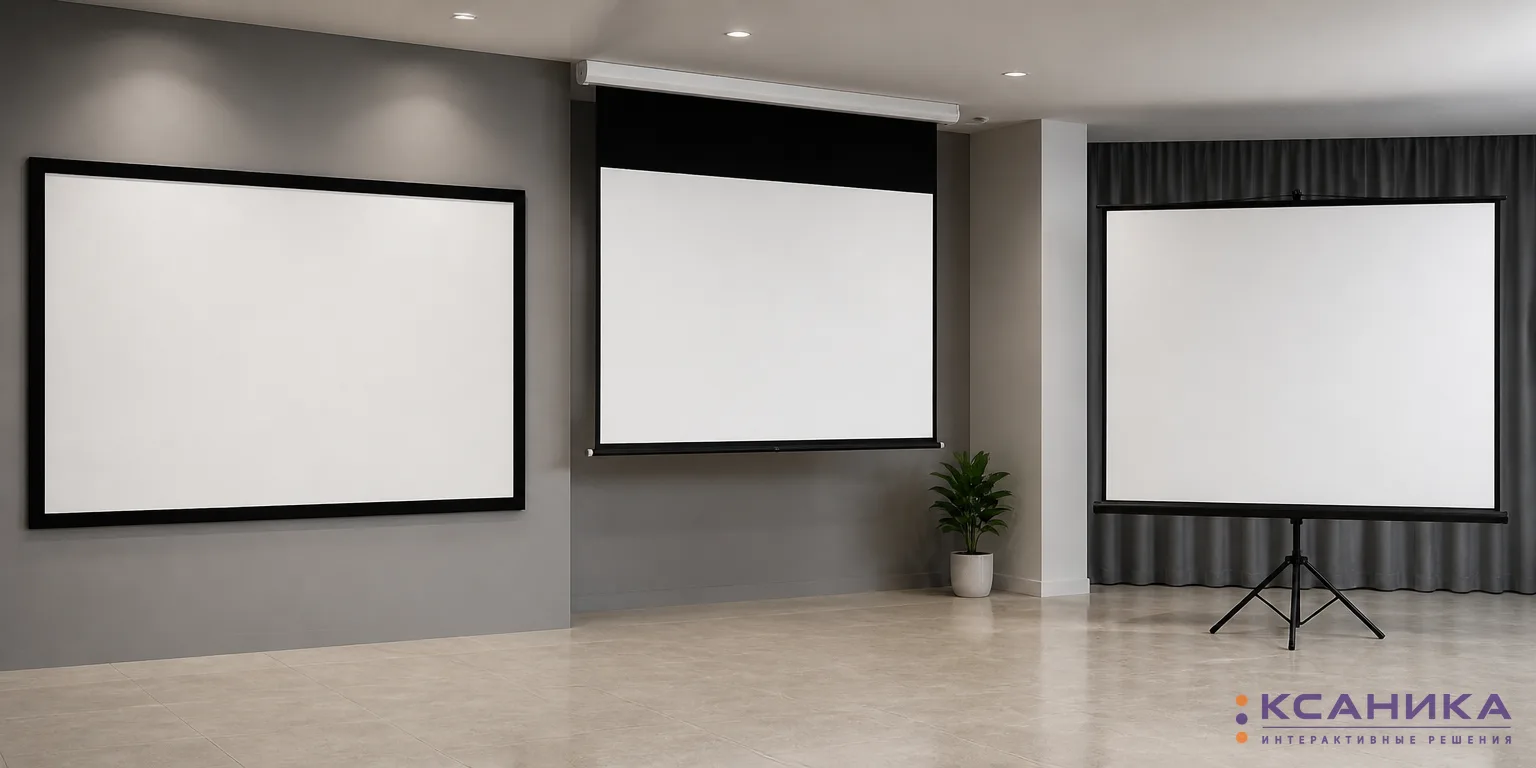

Основные типы конструкции
Конструкция экрана зависит от режима использования помещения и требований к монтажу.
Способ установки зависит от того, как часто используется помещение и можно ли закрепить оборудование на стене или потолке. Для постоянной аудитории удобнее стационарная конструкция. Мобильный экран оправдан там, где показы проводят в разных кабинетах.
| Тип экрана | Где используют | Преимущества | Что учесть |
|---|---|---|---|
| Рамный | Актовый зал, конференц-зал, домашний кинозал | Ровное натяжение, стабильная геометрия, нет механизма сворачивания | Постоянно занимает стену, требуется точный монтаж |
| Рулонный с ручным приводом | Класс, небольшая переговорная | Простая конструкция, не требует электропитания | Полотно нужно разворачивать вручную, со временем возможны волны по краям |
| Рулонный с электроприводом | Переговорная, лекционный зал, многофункциональное помещение | Управление с кнопки или системы автоматизации, экран убирается после показа | Нужны питание, кабель управления и доступ для обслуживания |
| Встраиваемый потолочный | Интерьерные переговорные, залы с подвесным потолком | Корпус скрыт, в сложенном виде экран почти незаметен | Нишу, электропитание и сервисный доступ закладывают до отделочных работ |
| Переносной | Выездные занятия, временные презентации | Не требует стационарного крепления, можно перевозить | Нужно место для хранения, устойчивость зависит от основания |
Для больших рулонных экранов полезна система бокового натяжения. Тросы или направляющие удерживают края и уменьшают волнистость полотна. Такая конструкция дороже обычной, но заметно лучше подходит для таблиц, чертежей и панорамных изображений.
Формат и размер изображения
Формат экрана должен совпадать с основным форматом контента и матрицы проектора. Для презентаций, видеоконференций и большинства учебных материалов обычно выбирают 16:9 или 16:10. Формат 4:3 встречается в системах со старым оборудованием. Экран 21:9 применяют в специализированных переговорных и кинозалах, где контент действительно подготовлен под широкий кадр.
Диагональ сама по себе мало говорит об удобстве просмотра. При проектировании полезнее оперировать шириной изображения. Например, экран 120 дюймов формата 16:9 имеет рабочую область примерно 266 на 149 см. К габаритам полотна нужно прибавить ширину черной рамки и корпуса.
| Диагональ и формат | Ширина изображения | Высота изображения | Типичный сценарий |
|---|---|---|---|
| 100 дюймов, 16:9 | Около 221 см | Около 125 см | Класс или переговорная на 8-12 человек |
| 120 дюймов, 16:9 | Около 266 см | Около 149 см | Учебная аудитория или средняя переговорная |
| 150 дюймов, 16:9 | Около 332 см | Около 187 см | Лекционный или небольшой актовый зал |
| 100 дюймов, 4:3 | Около 203 см | Около 152 см | Система с проектором и материалами старого формата |
Для презентаций с мелким текстом первый ряд обычно располагают не ближе одной высоты изображения, а последний ряд - не дальше четырех-шести высот. Точное расстояние зависит от размера шрифта и разрешения. Если зритель с последнего ряда не различает подписи на тестовом слайде, увеличение яркости не решит проблему: нужен более крупный экран или другой макет материалов.
Как выбрать материал полотна

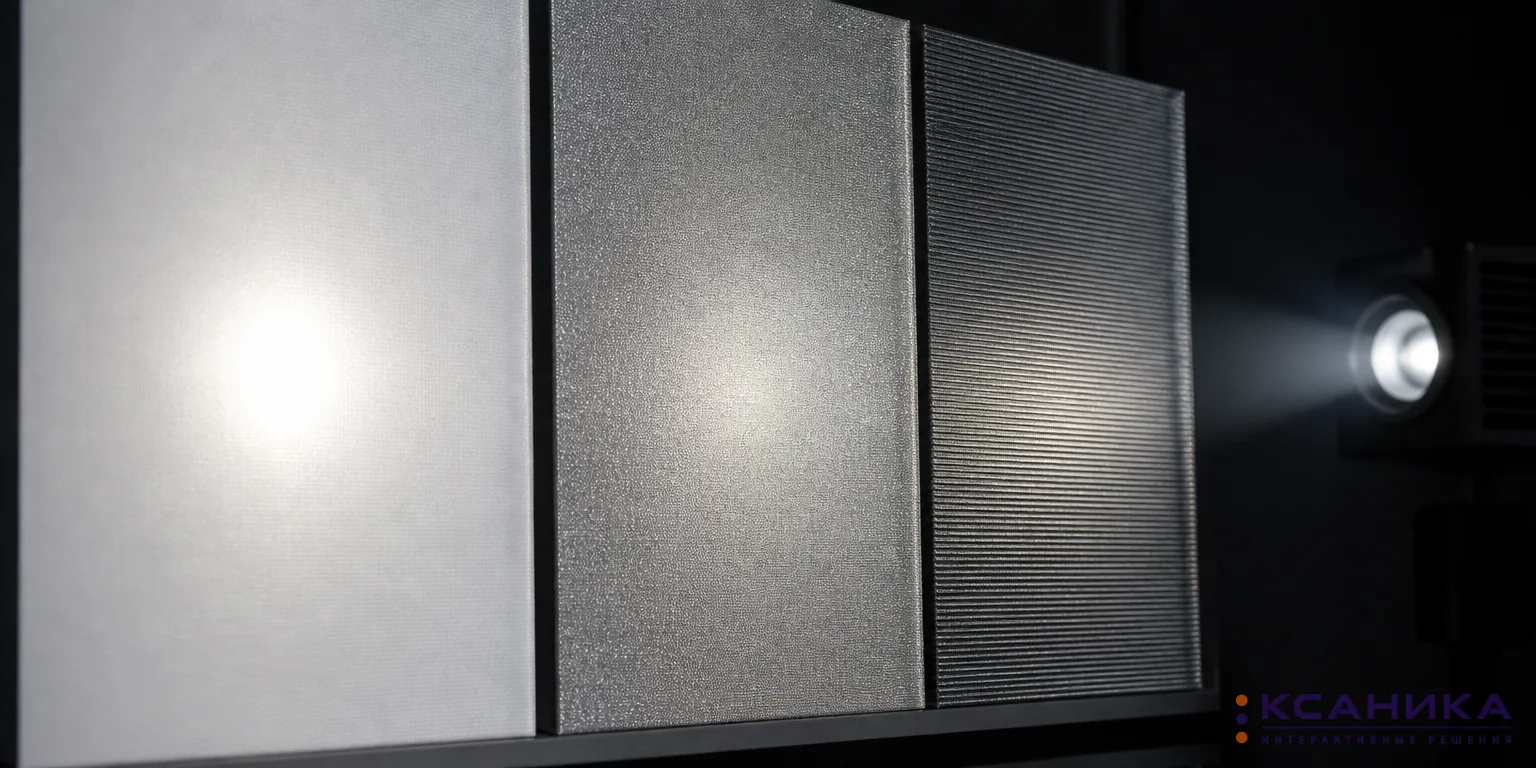

Матовые, серые и ALR-полотна по-разному отражают свет проектора и внешнее освещение.
Универсальный вариант для затемняемого помещения - матовое белое полотно. Оно дает нейтральную цветопередачу и широкий угол обзора. Серое полотно снижает уровень отраженного черного и может улучшить субъективную контрастность, но забирает часть яркости. Его разумно сочетать с проектором, имеющим достаточный световой поток.
Коэффициент усиления, или gain, показывает, сколько света полотно отражает в выбранном направлении относительно эталонной матовой поверхности. Значение около 1,0 подходит для большинства учебных и офисных помещений. Полотна с gain выше 1,0 делают изображение ярче по центру, но могут сужать угол обзора и создавать горячее пятно. Значение ниже 1,0 характерно для некоторых серых поверхностей.
ALR-полотна для помещений со светом
ALR-экран отражает свет проектора в сторону зрителя и отклоняет часть постороннего света. Это не означает, что он работает одинаково при любом освещении. Результат зависит от направления лучей, расположения окон и светильников, а также от типа проектора.
Для ультракороткофокусных проекторов применяют специальные UST ALR-полотна с микроструктурой. Они принимают свет, идущий снизу под острым углом, и подавляют свет сверху. Обычный ALR-экран для стандартного проектора может оказаться несовместимым с ультракороткофокусной моделью.
Акустически прозрачные экраны
Если громкоговорители должны находиться за изображением, используют перфорированное или тканое полотно. Оно пропускает звук, сохраняя визуально цельную поверхность. При небольшом расстоянии просмотра структура отверстий может быть заметна, поэтому образец лучше оценить с первого зрительского ряда. За экраном желательно разместить темный звукопрозрачный слой, чтобы свет не отражался от стены и корпусов акустики.
Яркость проектора и освещение
Размер экрана нельзя увеличивать независимо от светового потока проектора. При той же модели увеличение площади изображения снижает яркость каждого участка. Паспортные люмены также не равны фактической яркости на экране: часть света теряется в оптике, а точный режим цветопередачи нередко менее яркий, чем максимальный.
В затемненном кинозале требования отличаются от учебного класса с включенными светильниками. В аудитории полезно разделить освещение на зоны и отключать лампы рядом с экраном, сохраняя свет над рабочими местами. Прямой свет на полотне снижает контраст сильнее, чем недостаток паспортных люменов.
- Для видео в затемненном помещении приоритетны равномерность и глубокий черный.
- Для презентаций при рабочем освещении нужны запас яркости и крупные элементы слайда.
- Для помещений с окнами стоит предусмотреть шторы или жалюзи, даже если используется ALR-полотно.
- Для длинных залов необходимо проверить яркость и читаемость с крайних мест, а не только по центру.
Совместимость с проектором и помещением
До заказа экрана следует проверить проекционное отношение объектива. Оно показывает, какое расстояние требуется проектору для получения изображения заданной ширины. Расчет выполняют по формуле: расстояние до экрана = ширина изображения × проекционное отношение. Для зум-объектива производитель указывает диапазон значений.
Особенно точного монтажа требуют ультракороткофокусные проекторы. Небольшой перекос стены или волна рулонного полотна превращается в заметное искривление кадра. Для такой системы предпочтителен жесткий рамный экран либо модель с надежным натяжением, прямо заявленная как совместимая с UST-проекцией.
Нижний край изображения в учебной аудитории размещают так, чтобы экран не перекрывали сидящие впереди люди и мебель. Одновременно верхняя часть не должна заставлять зрителей постоянно запрокидывать голову. Перед монтажом стоит нанести будущие границы кадра малярной лентой и проверить обзор со всех рядов.
Что проверить перед заказом
- Измерить свободную ширину и высоту стены с учетом дверей, светильников, досок и акустики.
- Уточнить формат матрицы проектора и основной формат материалов.
- Рассчитать ширину кадра по проекционному отношению объектива.
- Проверить освещенность днем и направление света относительно экрана.
- Определить крайние зрительские места и оценить угол обзора.
- Заранее предусмотреть крепеж, электропитание и кабель управления для моторизованной модели.
- Сверить внешние размеры корпуса с шириной рабочей области, указанной в спецификации.
Перед финальным согласованием полезно провести тест с реальным проектором и типовыми материалами: таблицей, чертежом, видеороликом и слайдом с мелким текстом. Проверку проводят при обычном рабочем освещении и с крайних мест. Такой тест быстрее выявляет недостаточную диагональ, блики и неудобную высоту установки, чем сравнение паспортных характеристик.
