Размер интерактивной доски выбирают не только по площади комнаты. Нужно учесть расстояние до последнего ряда, формат материалов, высоту установки и доступное место на стене.
Содержание
- Какие размеры помещения нужно снять
- Ориентиры по диагонали и расстоянию
- Как проверить читаемость текста
- Почему формат 16:9 подходит большинству помещений
- Когда широкий экран не решает проблему
- Высота установки и доступ к сенсорной поверхности
- Панель или интерактивная доска с проектором
- Проверка выбранного размера на плане помещения
При выборе интерактивных панелей для школы легко ориентироваться только на диагональ: чем просторнее класс, тем больше экран. На практике этого недостаточно. Две комнаты одинаковой площади могут требовать разных решений из-за формы помещения, расстановки столов и расстояния до последнего ряда.
Размер экрана должен решать сразу две задачи. Ученикам или участникам совещания нужно видеть мелкий текст с дальних мест, а преподавателю или спикеру - без усилий дотягиваться до рабочих областей сенсорной поверхности. Поэтому расчет начинают не с площади помещения, а с геометрии просмотра и сценариев использования.
Какие размеры помещения нужно снять
Для предварительного подбора понадобятся длина и ширина комнаты, высота потолка, свободная ширина стены и расстояние от предполагаемого экрана до самого дальнего зрителя. Отдельно стоит измерить дистанцию до первого ряда. Если посадочные места расположены под углом, учитывают не центральную точку, а крайнее боковое место.
Полезно заранее отметить на плане двери, окна, шкафы, радиаторы, розетки и кабельные каналы. Панель шириной около двух метров физически может поместиться на стене, но перекрыть выключатель или оставить слишком мало места для обычной маркерной доски.
- Длина просмотра - расстояние от экрана до глаз зрителя на последнем ряду.
- Свободная ширина стены - участок без мебели, дверей и выступающих конструкций.
- Высота установки - расстояние от пола до нижней кромки панели.
- Боковой угол - положение крайнего места относительно центра экрана.
Площадь комнаты сама по себе почти ничего не говорит о подходящей диагонали. Для экрана важнее расстояние до последнего ряда, а для сенсорной работы - высота верхней активной зоны.
Ориентиры по диагонали и расстоянию

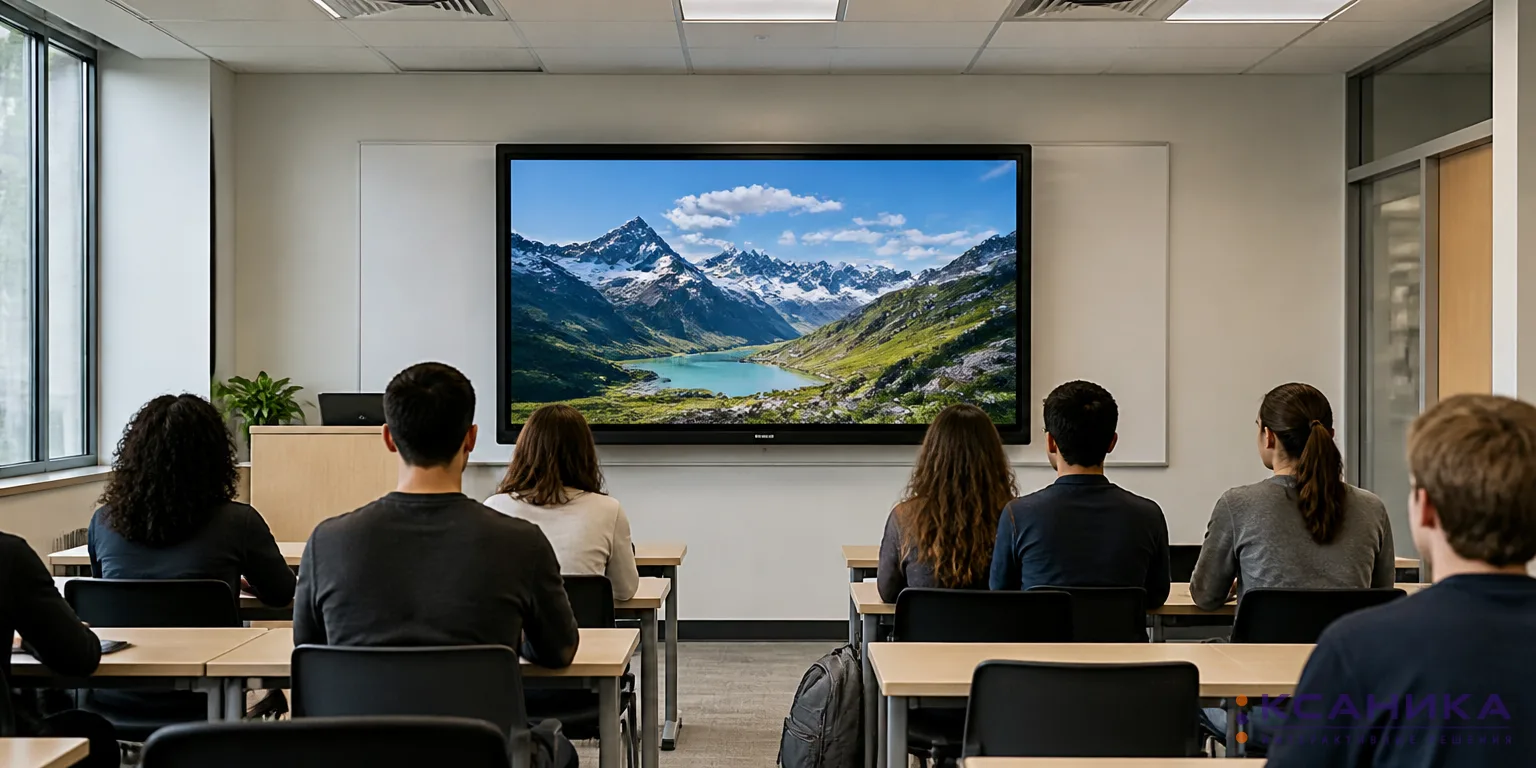

Диагональ оценивают по расстоянию до последнего ряда, а не только по площади класса.
Большинство интерактивных панелей выпускают с диагональю 65, 75, 86 и 98 дюймов. Для стандартного класса на 20-30 человек чаще рассматривают модели 75 или 86 дюймов. В небольшой переговорной обычно достаточно 65 дюймов, а в глубоком учебном кабинете или конференц-зале может потребоваться экран 98 дюймов либо проекционная система.
Таблица дает практические ориентиры для материалов с презентационным текстом, схемами и интерфейсами. Это не жесткий норматив: мелкие электронные таблицы, чертежи и программный код требуют более крупного изображения, чем фотографии или видео.
| Диагональ | Размер изображения 16:9 | Ориентировочная глубина просмотра | Типичный сценарий |
|---|---|---|---|
| 65″ | 144 × 81 см | до 4-4,5 м | Малая переговорная, кабинет, группа до 12-15 человек |
| 75″ | 166 × 93 см | до 5-5,5 м | Небольшой класс, учебная аудитория, переговорная |
| 86″ | 190 × 107 см | до 6-6,5 м | Стандартный школьный класс, аудитория на 25-35 мест |
| 98″ | 217 × 122 см | до 7-8 м | Глубокий класс, конференц-зал, крупная аудитория |
Если последний ряд находится дальше указанного диапазона, одной большой диагонали может быть мало. Проблема особенно заметна при работе с таблицами и интерфейсами образовательных программ. Иногда эффективнее установить дополнительный дисплей, изменить рассадку или вывести изображение на дублирующие экраны.
Как проверить читаемость текста
Для быстрой оценки можно взять расстояние до дальнего зрителя в миллиметрах и разделить его примерно на 200. Получится ориентировочная высота строчной буквы. Например, при дистанции 6 м текст должен иметь высоту около 30 мм на экране. Для формул, индексов и подписей к графикам лучше заложить запас.
Разрешение 4K не отменяет требования к физическому размеру символов. Оно делает контуры четче, но слишком мелкий текст все равно останется мелким. Если презентация рассчитана на ноутбук, перед показом стоит увеличить шрифт и элементы интерфейса, а не полагаться только на высокое разрешение панели.
Почему формат 16:9 подходит большинству помещений
Формат показывает соотношение ширины и высоты изображения. У современных интерактивных панелей стандартом стал 16:9. В таком соотношении выпускаются презентации, учебные видео, интерфейсы Windows и большинство материалов для видеоконференций. Контент заполняет экран без широких пустых полей и заметного масштабирования.
Формат 16:10 встречается преимущественно в проекционных системах и дает немного больше пространства по вертикали. Это удобно для документов, электронных досок и таблиц. Однако перед заменой старого проектора нужно проверить совместимость экрана, разрешение источника и формат уже подготовленных материалов.
Соотношение 4:3 имеет смысл сохранять при работе с архивным контентом или существующим проекционным экраном. Для нового оснащения оно редко оправдано: полезная ширина изображения меньше, а современные видео и презентации выводятся с полями.
Когда широкий экран не решает проблему
В вытянутом помещении желание установить максимально широкую панель понятно, но увеличение диагонали имеет предел. Зрители у боковых стен смотрят на экран под острым углом, а преподавателю приходится перемещаться вдоль большой сенсорной поверхности. Для широких аудиторий лучше проверить видимость с крайних мест и при необходимости скорректировать рассадку.
Ультраширокие форматы полезны в диспетчерских и переговорных, где одновременно показывают несколько окон. В учебном классе они могут осложнить демонстрацию обычных презентаций 16:9. Часть экрана останется пустой либо контент придется размещать в нескольких рабочих областях.
Высота установки и доступ к сенсорной поверхности

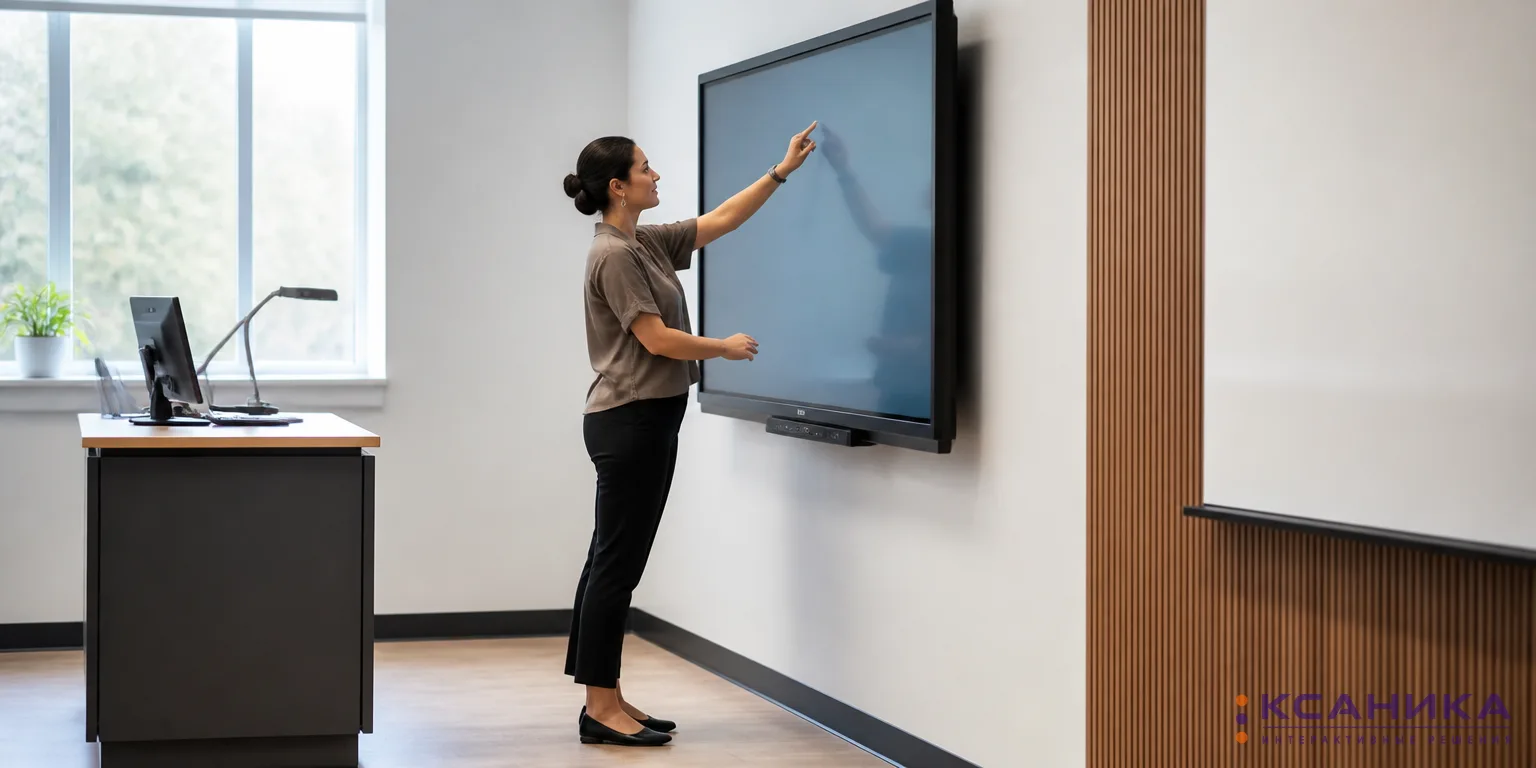

Высота монтажа должна позволять пользователю работать по всей сенсорной поверхности.
Даже правильно выбранная диагональ окажется неудобной, если панель закреплена слишком высоко. Нижнюю кромку обычно располагают примерно в 65-85 см от пола, но точное значение зависит от возраста пользователей, мебели и конструкции крепления. В начальной школе экран устанавливают ниже, чем в вузовской аудитории или переговорной.
У 86-дюймовой модели высота корпуса составляет около 110 см. При нижней кромке на уровне 80 см верхняя часть окажется примерно на высоте 190 см. Ребенок или невысокий взрослый не сможет уверенно работать в верхних меню. Поэтому крупная диагональ не всегда удобнее для непосредственного касания.
Проверить эргономику можно простым способом. На стене малярной лентой отмечают габариты предполагаемой панели и просят будущих пользователей дотянуться до верхних углов. Если рабочая область недоступна, рассматривают регулируемую по высоте стойку, электроприводной кронштейн или меньшую диагональ.
При монтаже также учитывают несколько практических ограничений:
- между корпусом и боковой стеной оставляют место для подключения кабелей и сервисного доступа;
- нижняя кромка не должна перекрываться столом преподавателя или головами сидящих впереди;
- центр экрана желательно располагать близко к основной линии обзора;
- настенное основание должно выдерживать массу панели и крепления с нормативным запасом;
- розетки, сетевые порты и выводы кабелей размещают так, чтобы разъемы не упирались в стену.
Панель или интерактивная доска с проектором
Термином интерактивная доска часто называют и сенсорную панель со встроенным дисплеем, и отдельную поверхность, работающую вместе с проектором. Для небольших и средних помещений панель обычно проще: изображение не зависит от внешнего освещения, не возникает тени от выступающего человека, а разрешение и яркость предсказуемы.
Проекционная система остается полезной, когда нужна диагональ заметно больше 98 дюймов. В аудитории глубиной 8-10 м экран шириной 2,2 м может быть недостаточен, особенно для текста. Ультракороткофокусный проектор позволяет получить изображение 100-120 дюймов и уменьшает тени, но требует ровной поверхности, контроля освещения и точной установки.
| Параметр | Интерактивная панель | Доска с проектором |
|---|---|---|
| Типичный размер | 65-98″ | 80-120″ и более |
| Освещение | Сохраняет контраст при включенном свете | Чувствительна к засветке экрана |
| Тень пользователя | Отсутствует | Минимальна с ультракороткофокусным проектором |
| Монтаж | Нужна прочная стена или стойка | Нужны точная геометрия и крепление проектора |
| Сценарий | Классы, переговорные, средние аудитории | Глубокие аудитории и большие изображения |
Проверка выбранного размера на плане помещения
Перед заказом полезно выполнить проверку в масштабе. На плане отмечают экран, первый и последний ряды, крайние места и проходы. Затем сопоставляют физическую ширину корпуса со свободным участком стены. К расчетному размеру панели добавляют запас для крепления, вентиляции и подключения разъемов.
- Измерьте расстояние от экрана до последнего и первого ряда.
- Определите минимальную диагональ по читаемости основного контента.
- Проверьте фактическую ширину и высоту корпуса в спецификации модели.
- Нанесите габариты на стену и оцените доступность сенсорной зоны.
- Посмотрите на макет с крайних боковых мест.
- Проверьте несущую способность стены и расположение коммуникаций.
Финальную проверку лучше проводить на реальном материале. Откройте типичную презентацию, электронный журнал, таблицу или чертеж на экране сопоставимого размера и отойдите на расстояние последнего ряда. Если без увеличения не читаются подписи и элементы управления, стоит увеличить диагональ, изменить макет материалов или предусмотреть дополнительный экран. Такой тест точнее любой универсальной формулы, потому что учитывает реальный контент и зрение пользователей.
