Виды интерактивных досок и технологии касания

При выборе интерактивной доски для учебного класса недостаточно сравнить диагональ и цену. От технологии распознавания касаний зависят точность письма и число одновременных пользователей, а от способа проекции - наличие теней, яркость изображения и требования к монтажу.

Сам термин объединяет несколько типов оборудования. Классическая интерактивная доска работает вместе с проектором и компьютером, а интерактивная панель выводит изображение на собственный дисплей. Внешне и по набору задач эти решения похожи, но устройство, монтаж и условия эксплуатации у них разные.

Из чего состоит интерактивная система

Проекционный комплект включает доску с сенсорной поверхностью, проектор, компьютер, крепление и программное обеспечение. Доска определяет координаты касания и передает их компьютеру. Проектор лишь показывает изображение, поэтому сам по себе не делает поверхность интерактивной.

В интерактивной панели дисплей и сенсорный слой объединены в одном корпусе. Панель может работать с внешним компьютером, встроенной операционной системой или OPS-модулем. Ей не требуется проектор, калибровка обычно не нужна, а пользователь не перекрывает световой поток.

Сравнивать проекционную доску и интерактивную панель только по диагонали некорректно. Для проекционной системы нужно учитывать проектор, крепление, кабели, монтаж и периодическое обслуживание. У панели выше начальная стоимость, зато меньше компонентов и проще ежедневный запуск.

Виды досок по технологии касания

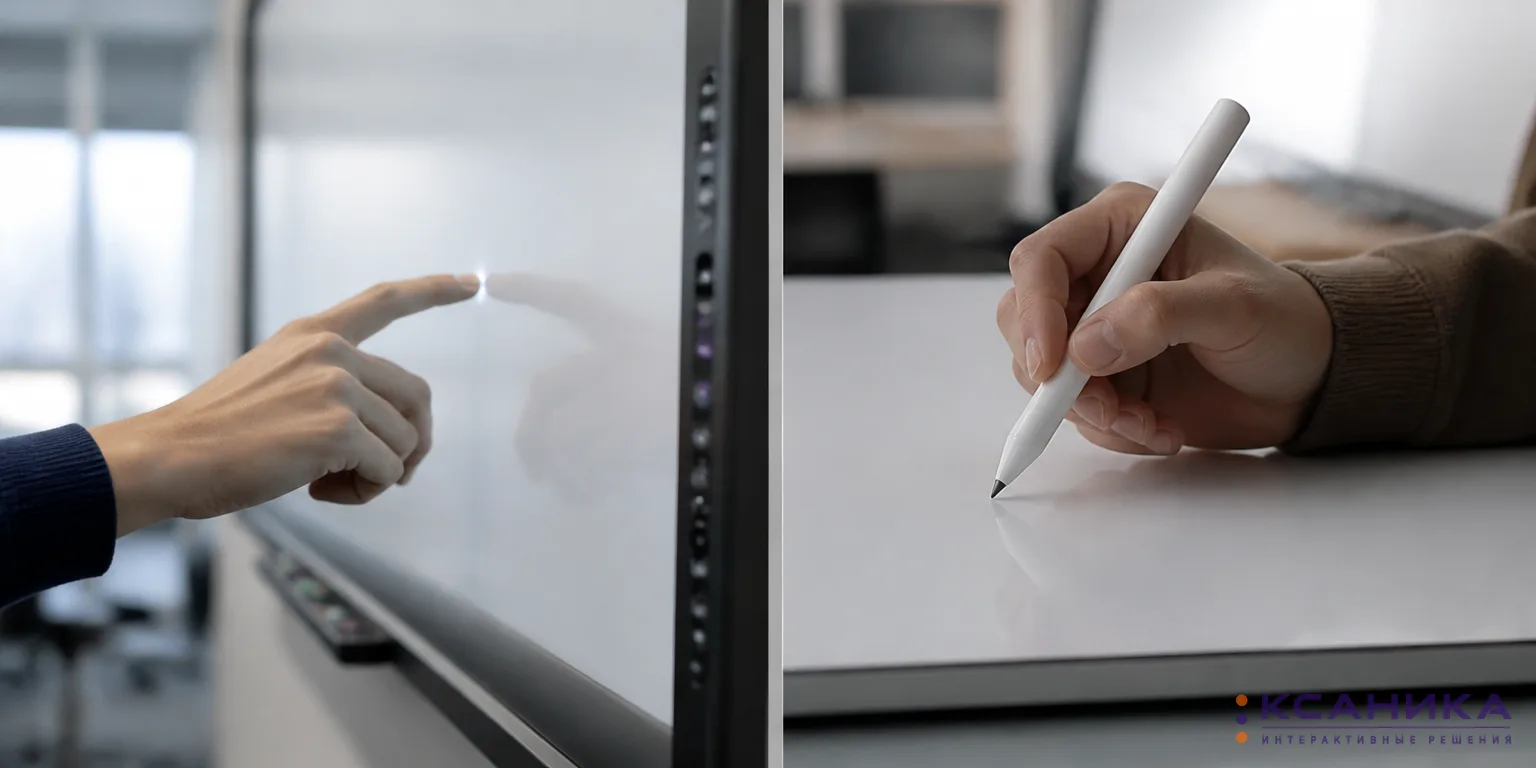

Технология сенсора определяет, можно ли работать пальцем, обычным стилусом или только специальным пером.

Сенсорная технология определяет, чем можно писать на поверхности, сколько касаний распознается одновременно и как система ведет себя при быстром письме. В спецификациях стоит проверять не только слово multitouch, но и число точек касания, поддержку одновременной работы пером и ладонью, задержку ввода и заявленную точность.

Резистивные доски

Рабочая поверхность состоит из двух тонких проводящих слоев. При нажатии они соприкасаются, а контроллер вычисляет координаты. Управлять такой доской можно пальцем, стилусом или другим предметом без специального наконечника.

Резистивная технология удобна своей универсальностью, но поверхность чувствительнее к проколам и сильным ударам. Модели прежних поколений нередко поддерживают одно касание, поэтому для групповой работы их возможности ограничены. Перед покупкой конкретной доски нужно сверять число одновременных касаний, а не ориентироваться только на тип сенсора.

Инфракрасные доски

По периметру расположена рамка с инфракрасными излучателями и приемниками. Палец или стилус перекрывает лучи, после чего система определяет координаты. Рабочая поверхность при этом может быть жесткой и износостойкой, поскольку сенсорные элементы находятся не под ней, а в рамке.

Инфракрасная технология распространена в школьных досках и интерактивных панелях. Она поддерживает управление пальцем и несколько одновременных касаний. Кромку следует содержать в чистоте: пыль, посторонние предметы и повреждение рамки могут вызывать ложные срабатывания. Случайно положенная на край ладонь тоже способна перекрыть часть лучей.

Электромагнитные доски

Под рабочей поверхностью находится сетка проводников, которая отслеживает положение электронного пера. Такая система дает высокую точность и хорошо подходит для письма, черчения и работы с мелкими объектами. Доска обычно не реагирует на ладонь, поэтому преподаватель может опираться на поверхность во время письма.

Главное ограничение - зависимость от специального пера. Без него управлять доской нельзя, а потеря или повреждение стилуса останавливает работу. Перо бывает активным, с батареей или аккумулятором, и пассивным. Этот момент лучше уточнить заранее вместе со стоимостью запасных стилусов.

Оптические и камерные системы

Камеры или оптические датчики отслеживают положение пальца и стилуса относительно поверхности. Сенсоры могут быть встроены в рамку либо установлены отдельно. Подобный принцип встречается как в готовых досках, так и в приставках, превращающих обычную проекционную поверхность в интерактивную.

Качество распознавания зависит от числа и расположения датчиков, освещения и правильной калибровки. У переносных приставок результат также связан с жесткостью и ровностью поверхности. Это практичный вариант для мобильного комплекта, но по стабильности он обычно уступает стационарной системе.

Проекционно-емкостные сенсоры

Емкостная технология чаще используется в интерактивных панелях, а не в классических проекционных досках. Под стеклом находится сетка электродов, которая фиксирует изменение электрического поля при касании. Сенсор обеспечивает быстрый отклик, точное распознавание жестов и большое число одновременных касаний.

Управлять панелью можно пальцем или совместимым проводящим стилусом. Обычный пластиковый указатель не подойдет. Защитное стекло устойчиво к повседневной нагрузке, но его толщина влияет на параллакс - видимое расстояние между кончиком пера и линией на экране.

Способы проекции изображения

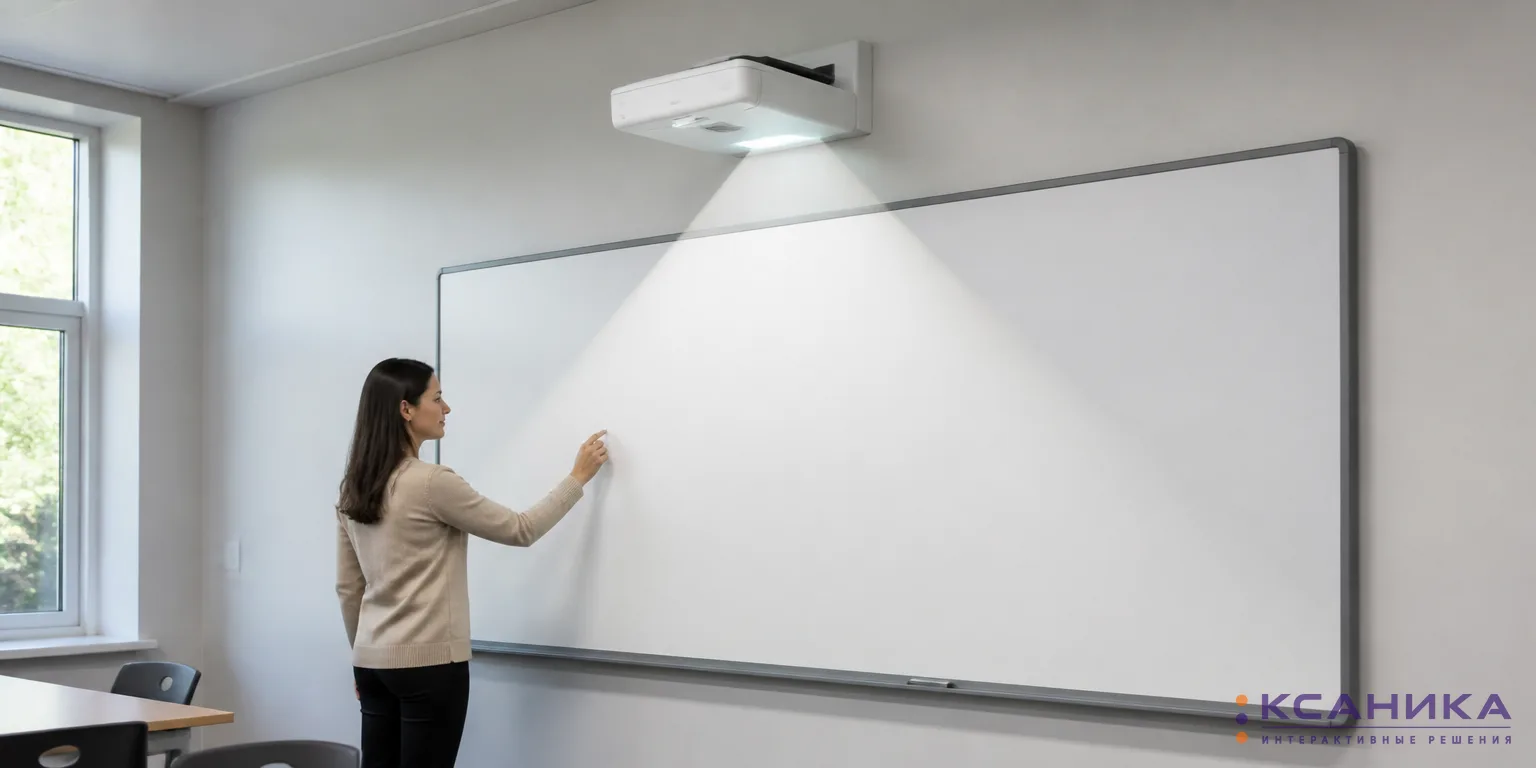

Ультракороткофокусная проекция сокращает тень и не направляет яркий свет в глаза пользователя.

Способ проекции относится ко всему комплекту, а не к сенсорной технологии доски. Одна и та же инфракрасная модель может работать с обычным, короткофокусным или ультракороткофокусным проектором. Разница будет заметна в глубине установки, количестве теней и вероятности попадания света в глаза выступающего.

Прямая проекция

Проектор находится перед доской и направляет свет на ее поверхность. Это самый доступный и простой вариант, особенно если в помещении уже предусмотрено потолочное крепление. Основной недостаток - человек, стоящий у доски, перекрывает часть светового потока. При неправильном расположении луч проектора попадает в глаза.

Стандартнофокусная модель подходит для презентаций, но не всегда удобна для постоянного письма у доски. Чем дальше проектор расположен от экрана, тем крупнее тень. Такой вариант оправдан при ограниченном бюджете или редкой интерактивной работе.

Короткофокусная проекция

Короткофокусный проектор устанавливают ближе к доске, обычно на настенном кронштейне над ней. Тень становится меньше, а преподаватель реже попадает в прямой световой поток. Монтаж проще обслуживать, чем потолочную систему с длинной кабельной трассой.

Для корректного изображения нужны жесткое крепление и точная настройка геометрии. Вибрация кронштейна может привести к смещению картинки относительно сенсорных координат, после чего потребуется повторная калибровка.

Ультракороткофокусная проекция

Ультракороткофокусный проектор формирует крупное изображение с расстояния в несколько десятков сантиметров. Тень почти не мешает работе, а свет редко попадает в глаза. Для класса, где у доски постоянно пишут преподаватель и ученики, это наиболее удобный проекционный вариант.

К качеству монтажа здесь предъявляются повышенные требования. Небольшое изменение угла заметно искажает геометрию изображения. Поверхность должна быть ровной, а кронштейн - рассчитан на конкретную модель проектора и размер доски.

Обратная проекция

Проектор устанавливается за полупрозрачным экраном. Пользователь не перекрывает изображение и не видит направленный свет, но конструкции требуется значительное пространство за стеной или экраном. В обычных классах обратная проекция встречается редко. Ее применяют в ситуационных центрах, музеях и специализированных помещениях, где можно заранее предусмотреть техническую зону.

Варианты управления интерактивной доской

Способ управления связан с сенсорной технологией, но не полностью ею определяется. Две инфракрасные доски могут заметно различаться по программной обработке касаний. Одна распознает палец и перо как одинаковый указатель, другая автоматически назначает перу письмо, пальцу перемещение объектов, а ладони стирание.

Управление пальцем

Палец заменяет компьютерную мышь. Одно касание выбирает объект, длительное нажатие вызывает контекстное действие, а жесты позволяют масштабировать и поворачивать материалы. Для начальной школы и совместных упражнений это самый понятный способ взаимодействия.

Следует проверить работу по краям и в углах, поскольку именно там чаще проявляются ошибки распознавания. Если доской будут пользоваться несколько учеников, полезен тест с одновременным перемещением объектов разными руками.

Пассивный и активный стилус

Пассивному стилусу не требуется питание. В инфракрасной системе он просто перекрывает лучи, а в некоторых электромагнитных досках получает энергию от сенсорного слоя. Такой инструмент надежен и не требует зарядки.

Активное перо содержит электронику и может передавать силу нажатия, положение кнопок и другие параметры. Оно дает больше функций, но требует батареи или регулярной зарядки. Для повседневного урока полезна возможность быстро заменить активное перо пассивным или продолжить работу пальцем.

Одновременная работа нескольких пользователей

Количество заявленных точек касания не всегда равно числу людей, которым удобно работать у доски. Двадцать касаний нужны для распознавания нескольких пальцев и жестов, но физически у поверхности среднего размера обычно размещаются два-три человека.

Также имеет значение программное обеспечение. Приложение должно поддерживать независимое рисование, перемещение объектов и назначение инструментов нескольким пользователям. Если программа принимает только один активный указатель, возможности multitouch останутся невостребованными.

Управление с компьютера и мобильных устройств

Доска может дублировать экран компьютера и передавать ему касания через USB. Для изображения используют HDMI, DisplayPort, USB-C или беспроводное подключение. Один кабель USB-C способен передавать видео, сенсорные команды и питание ноутбука, но такая возможность должна поддерживаться обоими устройствами.

Беспроводная трансляция удобна для показа материалов с ноутбуков и планшетов. При выборе нужно уточнить, передается ли обратное сенсорное управление. Некоторые приемники только выводят изображение, поэтому открыть файл с доски или управлять презентацией касанием не получится.

Как выбрать подходящий тип

Сначала стоит описать сценарий, а уже затем сравнивать характеристики. Для фронтального объяснения материала достаточно точного одиночного ввода. Групповые задания требуют multitouch и программного обеспечения, которое разделяет действия пользователей. Для черчения и рукописных комментариев приоритетны малая задержка, точное перо и корректное отклонение ладони.

• Для обычного школьного кабинета подойдет инфракрасная доска с короткофокусным или ультракороткофокусным проектором.
• Для точного письма и черчения полезна электромагнитная технология либо панель с точным перьевым вводом.
• Для мобильного комплекта можно рассмотреть переносной проектор и оптическую интерактивную приставку, учитывая необходимость калибровки.
• Для ежедневной интенсивной работы удобна интерактивная панель без лампы, теней и регулярной настройки проекции.

До закупки оборудование желательно проверить на реальном учебном материале. Напишите несколько строк мелким почерком, проведите быструю диагональную линию, перетащите объект к краю, положите ладонь на поверхность и подключите тот ноутбук, который будет использоваться в классе. Такой тест показывает задержку, параллакс и ошибки распознавания надежнее, чем число точек касания в спецификации.

Для проекционного комплекта дополнительно рассчитывают расстояние до доски, яркость с учетом освещения, способ прокладки кабелей и доступ к проектору для обслуживания. Если система устанавливается на стену из гипсокартона, крепление проектируют по несущему основанию. У мобильной стойки проверяют допустимую нагрузку, ширину колесной базы и возможность провести кабели так, чтобы они не попадали под колеса.
