Фиджитал-центр объединяет компьютерные соревнования, физическую активность и медиапроизводство. Рассказываем, как распределить оборудование по зонам и что учесть в техническом проекте.
Содержание
- Сначала определяют сценарии и зоны центра
- Игровые станции и соревновательная периферия
- Спортивная зона и цифровая фиксация результата
- Видеосистема и оборудование для трансляций
- Звук для участников, зрителей и комментаторов
- Сеть, серверы и доступ в интернет
- Электропитание, охлаждение и кабельная инфраструктура
- Программное обеспечение и управление площадкой
- Что проверить до приемки фиджитал-центра
Фиджитал-центр нельзя свести к компьютерному клубу со спортивным залом. Здесь цифровой и физический этапы соревнования работают как единый сценарий, а результаты участников фиксируются, выводятся зрителям и передаются в турнирную систему. Для удаленной работы тренеров, судей и организаторов также требуется оборудование для видеоконференций, совместимое с общей медиасистемой площадки.
Состав техники зависит от выбранных дисциплин, числа участников и формата мероприятий. Небольшому школьному центру достаточно нескольких игровых станций, универсальной спортивной зоны и базового комплекта для записи. Региональная площадка потребует отдельных тренировочных и соревновательных помещений, аппаратной, серверной инфраструктуры и резервирования критичных систем.
Сначала определяют сценарии и зоны центра
Ошибочно начинать проект с перечня моделей компьютеров и экранов. Сначала нужно описать, кто и как будет пользоваться площадкой. Помимо соревнований это могут быть тренировки, занятия секций, уроки физкультуры, прямые эфиры, лекции, командные разборы и открытые мероприятия.

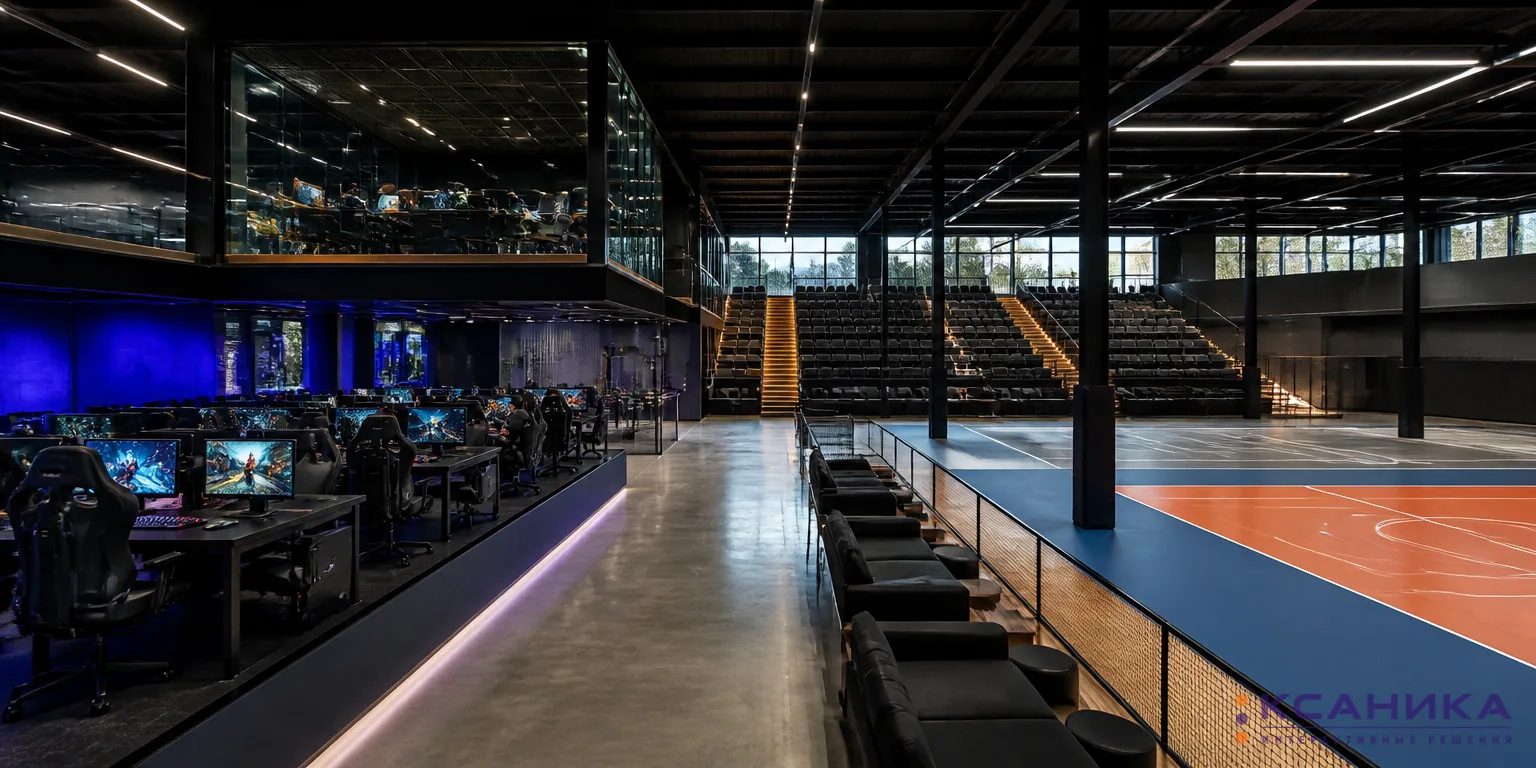

Игровую, спортивную, зрительскую и техническую зоны планируют как части единого сценария.
На плане следует разделить потоки спортсменов, зрителей и технического персонала. Шумная игровая зона не должна мешать работе комментаторов, а путь к спортивной площадке не должен пересекаться с кабелями камер и временными рабочими местами операторов.
| Зона | Основные задачи | Базовое оборудование | Что проверить при выборе |
|---|---|---|---|
| Киберспортивная | Цифровой этап, тренировки, квалификация | Игровые ПК или консоли, мониторы, периферия, гарнитуры | Частота кадров, задержка, одинаковая конфигурация рабочих мест |
| Спортивная | Физический этап и фиксация результата | Инвентарь, покрытие, тренажеры, датчики, табло | Соответствие дисциплине, безопасность, точность измерений |
| Зрительская | Просмотр матча и отображение счета | Дисплеи или LED-экран, акустика, информационные панели | Видимость с разных мест, яркость, разборчивость речи |
| Студия и аппаратная | Запись, трансляция, комментирование | Камеры, видеомикшер, микрофоны, свет, станции графики | Совместимость сигналов, число входов, резервирование записи |
| Учебная | Разбор игр, теория, совещания | Интерактивный дисплей, камера, микрофоны, компьютер | Удобство совместной работы и подключения личных устройств |
| Техническая | Работа сети, серверов и систем управления | Стойки, коммутаторы, серверы, ИБП, мониторинг | Охлаждение, запас портов, ограничение доступа |
Игровые станции и соревновательная периферия
Компьютеры подбирают под перечень игр и целевую частоту кадров, а не по максимальным характеристикам отдельных компонентов. Все соревновательные места лучше собирать в одинаковой конфигурации. Это упрощает настройку, обновление программ, замену комплектующих и разбор спорных ситуаций.
Для динамичных дисциплин обычно используют мониторы с высокой частотой обновления и малым временем отклика. Диагональ и разрешение должны соответствовать расстоянию до экрана и производительности видеосистемы. Избыточное разрешение может снизить частоту кадров без заметной пользы для соревнования.
- Игровые ПК или консоли с единым набором обновлений.
- Мониторы на регулируемых подставках или кронштейнах.
- Клавиатуры, мыши, контроллеры и коврики одного класса.
- Закрытые гарнитуры с направленными микрофонами.
- Запасная периферия для быстрой замены во время матча.
- Рабочие места судьи и технического администратора.
Мебель тоже является частью оснащения. Столы должны выдерживать крепления мониторов, скрывать кабели и оставлять пространство для обслуживания техники. Кресла выбирают с регулировкой высоты и опоры, но без громоздких элементов, мешающих проходам.
Практическое правило для соревновательной зоны простое: участник не должен получать преимущество из-за другого монитора, контроллера или сетевого подключения. Единообразие рабочих мест важнее эффектного внешнего оформления.
Спортивная зона и цифровая фиксация результата
Наполнение физической зоны определяется дисциплинами. Для фиджитал-футбола нужны ворота, мячи, защитные элементы и подходящее покрытие, для баскетбола или единоборств потребуется другой набор инвентаря. Если помещение универсальное, оборудование должно быстро переставляться без демонтажа инженерных систем.
Цифровую составляющую обеспечивают датчики времени, камеры, системы видеоповтора, электронные табло, носимые трекеры и программные модули учета результатов. Не все устройства нужно использовать одновременно. Их выбирают под те показатели, которые действительно влияют на судейство и тренировочный анализ.
Камеры автоматического слежения помогают записывать перемещения игроков, но не заменяют судейское видео. Для разбора спорных эпизодов нужны стабильные ракурсы, синхронная запись и точное время. Если результат поступает от нескольких систем, заранее проверяют единый формат данных и возможность экспорта.
Видеосистема и оборудование для трансляций

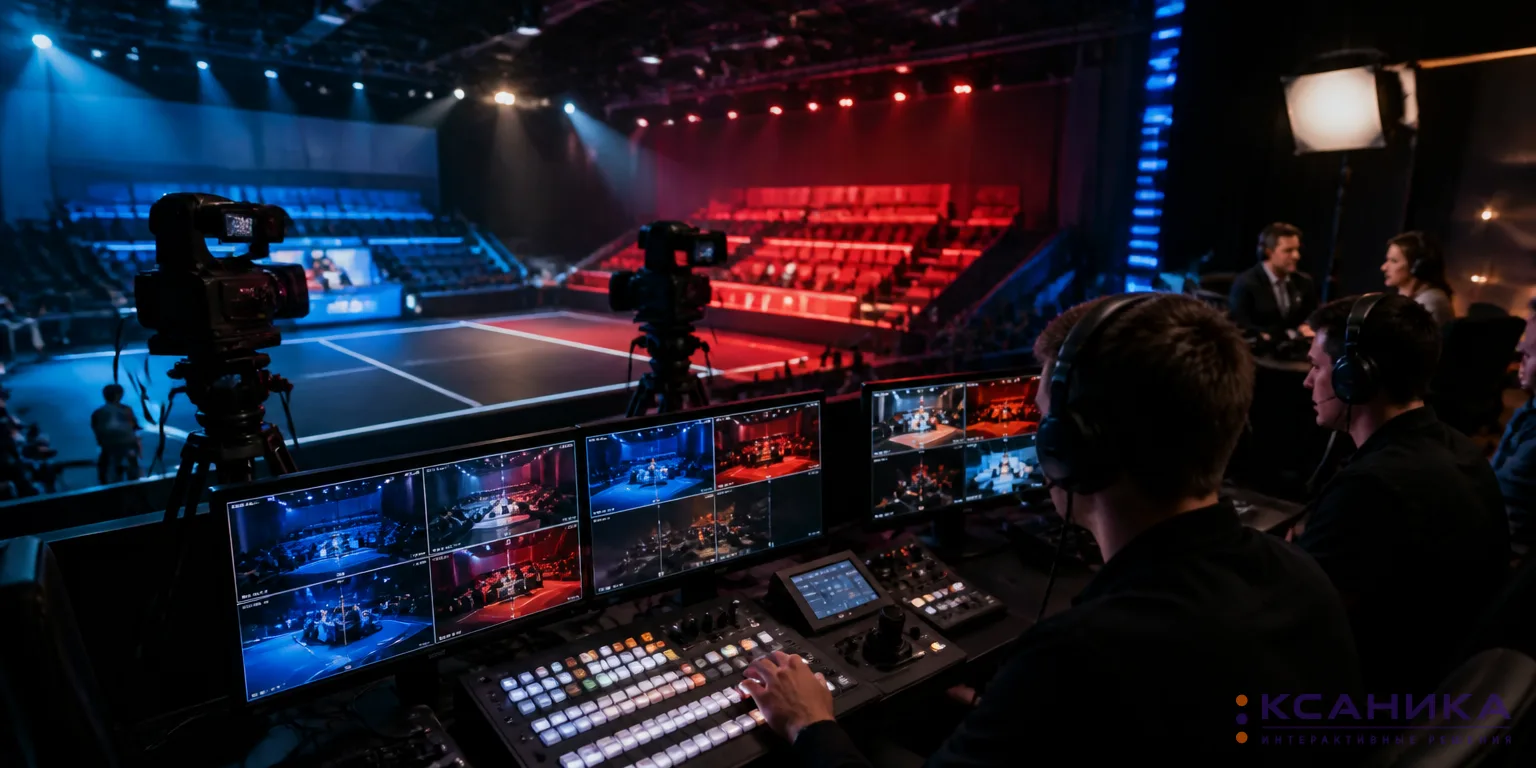

Трансляционный комплекс объединяет игровые сигналы, камеры площадки, звук и графику.
Даже локальному турниру полезна запись матчей. Она нужна тренерам, судьям, участникам и организаторам. Для прямого эфира добавляются камеры, устройства захвата, видеомикшер, графическое оформление, комментаторские места и каналы связи с площадкой.
Количество камер определяют не площадью помещения, а необходимыми ракурсами. Обычно отдельно снимают общий план, игроков, спортивную площадку и комментаторов. Игровое изображение получают непосредственно с компьютеров или консолей через устройства захвата. Съемка монитора камерой для этого не подходит.
- Стационарные или PTZ-камеры для общих и средних планов.
- Устройства захвата сигнала с игровых станций.
- Видеомикшер или программная станция производства эфира.
- Система записи чистых сигналов и итоговой программы.
- Мониторы предварительного просмотра и контроля эфира.
- Интерком для режиссера, операторов и ведущих.
Для зрительской зоны используют профессиональные дисплеи, проектор или светодиодный экран. Бытовые телевизоры подходят только для небольших помещений с ограниченным временем работы. На крупных площадках нужно учитывать яркость, угол обзора, возможность непрерывной эксплуатации и задержку при выводе изображения.
Звук для участников, зрителей и комментаторов
В фиджитал-центре одновременно работают несколько звуковых контуров. Участники слышат игру в гарнитурах, зрители получают речь ведущего и программный звук через акустическую систему, а комментаторы работают со своей микрофонной линией. Смешивать все источники в одном неконтролируемом тракте не стоит.
В аппаратной потребуются цифровой микшер, радиомикрофоны или проводные микрофоны ведущих, комментаторские гарнитуры, процессор обработки и контрольные мониторы. Для зала выбирают акустические системы с равномерным покрытием. Громкость возле сцены не должна компенсировать провалы в дальних рядах.
Заранее предусматривают защиту от акустической обратной связи и проникновения шума в эфир. Комментаторскую позицию по возможности отделяют от трибун, а микрофоны выбирают с учетом высокой громкости в помещении. Звукопоглощающие панели на стенах и потолке часто дают больший эффект, чем увеличение мощности акустики.
Сеть, серверы и доступ в интернет
Соревновательные компьютеры подключают по кабелю. Wi-Fi оставляют для мобильных устройств, посетителей и служебных задач, которые не чувствительны к задержке. Игровой трафик, трансляцию, систему управления, гостевую сеть и видеонаблюдение разумно разделить на виртуальные сегменты.
Сетевой проект должен учитывать не только скорость доступа в интернет, но и внутренние потоки. Несколько видеосигналов высокого разрешения, запись на хранилище и передача изображения на экраны способны создать большую нагрузку внутри площадки. Для магистральных соединений между аппаратной, серверной и коммутационными узлами предусматривают запас пропускной способности.
- Рассчитать число проводных портов с резервом не менее чем на расширение рабочих мест.
- Выделить управляемые коммутаторы для критичных систем.
- Настроить приоритет трафика там, где одновременно идут игра и трансляция.
- Организовать основной и резервный каналы связи для крупных событий.
- Вести мониторинг задержки, потерь пакетов и загрузки портов.
Локальный сервер может хранить записи, образы рабочих станций и служебные данные. Если центр использует облачную турнирную платформу, все равно нужен план работы при кратковременном обрыве внешнего соединения.
Электропитание, охлаждение и кабельная инфраструктура
Игровые компьютеры, дисплеи, свет и оборудование аппаратной создают заметную электрическую и тепловую нагрузку. Мощность рассчитывают по зонам с учетом одновременной работы техники и резерва. Подключать несколько игровых мест к случайной бытовой линии через цепочку удлинителей нельзя.
ИБП в первую очередь защищают сетевое оборудование, серверы, систему управления и устройства записи. Питать от батарей весь зал обычно нецелесообразно. Гораздо полезнее сохранить сеть, корректно завершить запись и дать администраторам время безопасно остановить системы.
Кабели прокладывают в лотках, напольных коробах или под фальшполом. Силовые и сигнальные линии разделяют, а точки подключения маркируют с двух сторон. В местах временной установки камер и микрофонов предусматривают защищенные коммутационные панели, чтобы кабели не проходили через маршруты участников.
Программное обеспечение и управление площадкой
Аппаратная часть не заработает как единый центр без программного слоя. Понадобятся средства управления учетными записями, развертывания обновлений, восстановления компьютеров, бронирования помещений и контроля лицензий. Для турниров используют платформу с регистрацией команд, сеткой матчей, фиксацией результатов и экспортом данных в графику эфира.
Если применяются камеры, трекеры и биометрические устройства, необходимо определить сроки хранения данных и права доступа. Для несовершеннолетних участников отдельно оформляют согласия на съемку и публикацию материалов. Администратор должен иметь возможность удалить запись или учетную запись по установленному регламенту.
Что проверить до приемки фиджитал-центра
Испытания проводят в режиме, близком к реальному турниру. Все игровые станции одновременно запускают целевые приложения, камеры записывают, эфир выводится на зрительский экран, микрофоны и акустика работают на плановой громкости. В этот момент проверяют температуру в помещениях, нагрузку на сеть, стабильность кадров, задержку изображения и качество записи.
Полезно провести отдельный тест отказов. Техническая команда по очереди отключает основной интернет-канал, одну камеру, рабочую станцию и источник сигнала для большого экрана. Для каждого события должен существовать понятный сценарий переключения. Приемку завершают не перечнем включившихся устройств, а протоколом испытаний, схемами коммутации, резервными конфигурациями и инструкциями для дежурного администратора.
