Практическое руководство по созданию школьного агрокласса. Разбираем требования к помещению, инженерным сетям, учебному оборудованию и организации проекта.
Содержание
- Какие задачи должен решать агрокласс
- Требования к помещению и нормативная база
- Зонирование кабинета
- Вода, электричество и вентиляция
- Освещение и защита от фитосвета
- Как подобрать оборудование под учебную программу
- Растениеводческие установки
- Цифровая лаборатория и программное обеспечение
- Планировка рабочих мест
- Пошаговый план проектирования и запуска
- Как составить спецификацию без лишних закупок
- Приемка и дальнейшее обслуживание
Агрокласс нельзя спроектировать как обычный кабинет биологии, в который добавили стеллаж с растениями. Здесь одновременно проходят занятия, лабораторные опыты, выращивание культур и работа с цифровыми измерительными системами, поэтому оборудование для агрокласса нужно выбирать вместе с планировкой, электроснабжением, водоснабжением и учебной программой.
Удачный проект начинается не со списка техники, а со сценариев занятий. Школе следует заранее определить, будут ли ученики изучать растениеводство, гидропонику, селекцию, агрохимию, основы автоматизации теплиц или несколько направлений сразу. От этого зависят площадь, набор инженерных коммуникаций, требования к хранению материалов и итоговая стоимость кабинета.
Какие задачи должен решать агрокласс
Перед разработкой планировки полезно составить перечень практических работ для каждой возрастной группы. Например, ученики 5-7 классов могут наблюдать прорастание семян и измерять параметры среды, а старшеклассники - сравнивать питательные растворы, программировать режимы досветки и анализировать результаты экспериментов.
В техническое задание стоит включить не только перечень тем, но и формат занятий. Для фронтального урока нужны хорошая видимость демонстрационной зоны и средства отображения информации. Групповой практикум требует отдельных рабочих мест и нескольких одинаковых комплектов приборов. Длительные исследования предполагают место для установок, которые нельзя разбирать после каждого урока.
- число учеников в одной группе и количество одновременно работающих команд;
- перечень опытов и продолжительность каждого эксперимента;
- виды растений и применяемые технологии выращивания;
- необходимость работы с грунтом, водой и питательными растворами;
- способ фиксации результатов и хранения данных;
- потребность в демонстрационных, исследовательских и проектных занятиях.
Экспертный подход прост: сначала школа описывает, что ученик должен сделать своими руками, а затем под каждое действие подбираются рабочее место, прибор и инженерная точка. Если начать с закупки отдельных устройств, часть техники неизбежно останется без понятного учебного сценария.
Требования к помещению и нормативная база

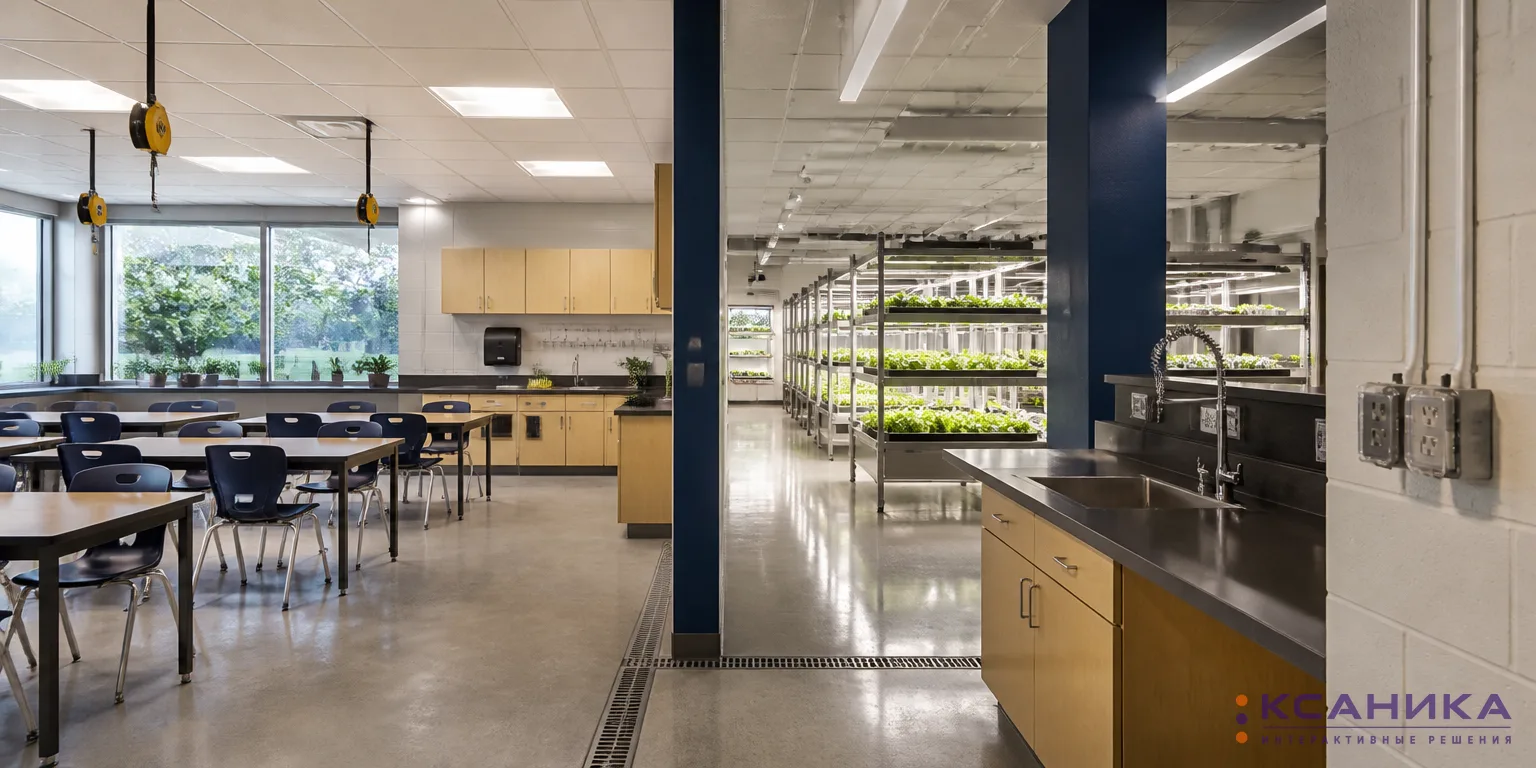

Сухие учебные места, влажную лабораторную линию и зону выращивания лучше разделить еще на этапе планировки.
Агрокласс размещают в сухом, отапливаемом и проветриваемом помещении с естественным и искусственным освещением. Конкретные параметры рассчитывает проектная организация с учетом СП 2.4.3648-20, СанПиН 1.2.3685-21, требований пожарной безопасности, правил устройства электроустановок и действующих норм доступности. Перед согласованием проекта редакции документов нужно проверить, поскольку нормативная база обновляется.
При выборе кабинета оценивают не только его площадь. Значение имеют расположение водопровода и канализации, доступная электрическая мощность, возможность организовать вытяжку, допустимая нагрузка на перекрытия и маршрут доставки крупного оборудования. Нежелательно прокладывать удлинители через проходы или переносить емкости с водой между этажами.
Зонирование кабинета
Внутри помещения желательно разделить сухие и влажные процессы. Учебные столы, компьютеры и средства отображения размещают в сухой зоне. Гидропонные установки, мойку, подготовку растворов и работу с грунтом переносят ближе к водоснабжению. Между зонами сохраняют свободные проходы, а оборудование устанавливают так, чтобы преподаватель видел все рабочие группы.
| Зона | Что в ней происходит | Что предусмотреть в проекте |
|---|---|---|
| Учебная | Объяснение материала, обсуждение опытов, работа с данными | Столы с устойчивой химически стойкой поверхностью, места для ноутбуков, обзор демонстрационного экрана |
| Лабораторная | Измерения, микроскопирование, анализ образцов | Локальное освещение, розетки над рабочей поверхностью или в защищенных блоках, закрытое хранение приборов |
| Растениеводческая | Проращивание, выращивание культур, фенологические наблюдения | Стеллажи, фитосвет, вентиляция, влагостойкие поверхности, поддоны и защита от протечек |
| Влажная | Подготовка растворов, промывка емкостей и инвентаря | Мойка, подвод воды, канализация, нескользкое покрытие и удаление от компьютерной техники |
| Хранение | Размещение семян, расходных материалов, реактивов и инструмента | Маркированные шкафы, раздельное хранение совместимых материалов, ограничение доступа к реактивам |
| Демонстрационная | Показ приемов работы и результатов экспериментов | Камера или документ-камера, экран, стол преподавателя, отсутствие бликов |
Вода, электричество и вентиляция
Розеточные группы для светильников, насосов, компьютеров и лабораторных приборов лучше разделить. Для длительно работающих установок предусматривают отдельные линии и устройства защитного отключения. Точки подключения размещают выше возможного уровня пролива, но конкретную высоту определяет проектировщик. Суммарную мощность считают с запасом на пусковые токи насосов и последующее расширение класса.
Растения, открытые емкости и влажный субстрат увеличивают влажностную нагрузку. Штатная вентиляция должна справляться с ней без постоянного открывания окон, иначе микроклимат эксперимента будет зависеть от погоды. Для некоторых работ может потребоваться локальная вытяжка, но это определяется перечнем применяемых веществ и методиками занятий.
Пол и рабочие поверхности выбирают влагостойкими, нескользкими и пригодными для регулярной уборки. В местах работы с водой нужны бортики, поддоны или датчики протечки. Тяжелые резервуары нельзя устанавливать без проверки перекрытий: масса установки рассчитывается вместе с водой, субстратом и конструкцией стеллажа.
Освещение и защита от фитосвета
Общее освещение должно соответствовать требованиям для учебных помещений. Фитосвет рассчитывают отдельно под растения, поскольку спектр и фотопериод определяются культурой и этапом развития. Светильники оснащают таймерами или контроллерами, а стеллажи располагают так, чтобы яркий направленный свет не попадал ученикам в глаза и не создавал цветовых искажений во всем кабинете.
Как подобрать оборудование под учебную программу
Состав оснащения удобно делить на четыре уровня. Первый образует базовая инфраструктура, без которой кабинет неудобен и небезопасен. Второй включает приборы для измерений. Третий отвечает за выращивание и автоматизацию. Четвертый помогает показывать процессы всему классу и обрабатывать результаты.
| Группа оборудования | Базовый состав | На что смотреть при выборе |
|---|---|---|
| Рабочие места | Лабораторные столы, табуреты или регулируемые стулья, шкафы, сушильные и демонстрационные поверхности | Устойчивость к влаге и бытовой химии, ремонтопригодность, отсутствие травмоопасных кромок |
| Цифровые измерения | Датчики температуры, влажности, освещенности, pH, электропроводности и содержания углекислого газа | Диапазон и погрешность, возможность калибровки, экспорт данных, совместимость датчиков и ПО |
| Микроскопия | Учебные микроскопы, готовые препараты, наборы для подготовки образцов, цифровая камера | Качество оптики, механическая прочность, возможность вывести изображение на общий экран |
| Растениеводство | Стеллажи, фитосветильники, кассеты, системы капельного полива или гидропоники | Равномерность света, доступ к растениям, защита от протечек, наличие сменных компонентов |
| Автоматизация | Контроллеры, реле, насосы, клапаны, таймеры и исполнительные устройства | Безопасное напряжение в ученической зоне, открытые интерфейсы, ручной режим управления |
| Мультимедиа | Интерактивная панель или экран, компьютер преподавателя, документ-камера | Читаемость с последнего ряда, антибликовое покрытие, удобное подключение камер и ноутбуков |
| Расходные материалы | Семена, субстраты, емкости, индикаторные материалы, перчатки и средства маркировки | Срок хранения, безопасность, доступность регулярного пополнения и понятная утилизация |
Количество приборов определяют по размеру рабочей группы. Один датчик на весь класс подходит для демонстрации, но не для полноценного практикума. Если за столом работают три-четыре человека, каждой команде нужен собственный измерительный комплект либо четкий график ротации между станциями.
Растениеводческие установки
Для начального уровня достаточно стеллажей с регулируемым светом, рассадных кассет и простых систем полива. Гидропонные модули расширяют программу, но требуют больше обслуживания. Школе придется контролировать уровень воды, кислотность, минерализацию, чистоту трубок и работу насосов во время каникул.
Размер установки следует оценивать не по фотографии, а по полному циклу выращивания. Между ярусами должно хватать места для взрослых растений, обслуживания светильников и безопасного извлечения поддонов. Желательны съемные емкости и распространенные типоразмеры расходных деталей.
Цифровая лаборатория и программное обеспечение
Для исследовательской работы полезны датчики, которые собирают показания во времени и передают их в приложение. Ученики могут сопоставлять температуру, влажность, освещенность и темпы роста, а затем строить графики и проверять гипотезы. Перед закупкой стоит протестировать экспорт результатов в распространенные форматы и работу ПО на школьных компьютерах.
Не все параметры требуют отдельного устройства. Иногда один модуль поддерживает несколько сменных датчиков. Однако универсальность не должна мешать уроку: сложная перекоммутация, нестабильное беспроводное соединение или обязательная облачная учетная запись увеличивают время подготовки и создают зависимость от интернета.
Планировка рабочих мест

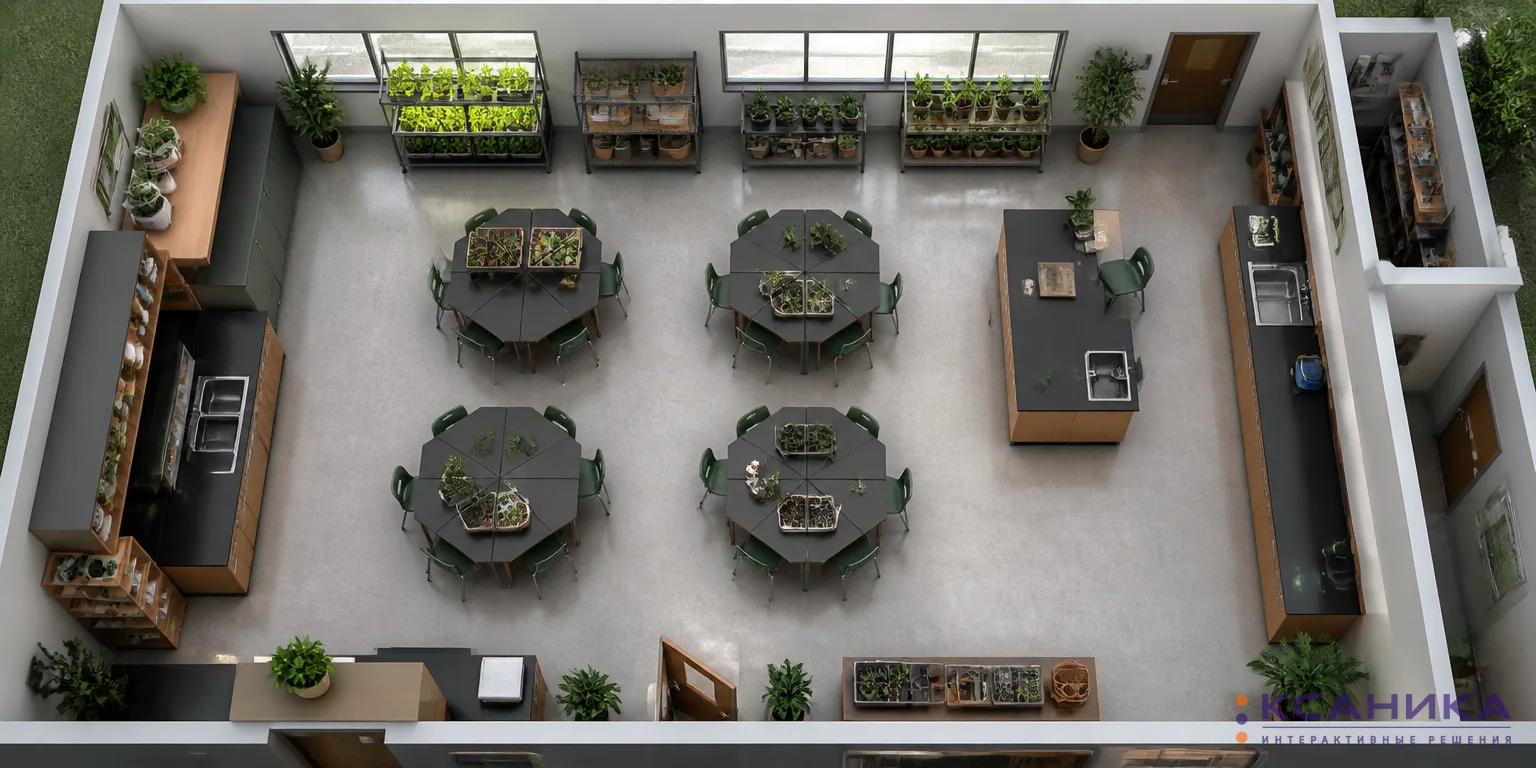

План расстановки проверяют с учетом занятых рабочих мест, открытых шкафов и доступа к оборудованию.
Расстановку мебели проверяют на плане с открытыми дверцами шкафов, выдвинутыми стульями и человеком у каждой установки. Такой макет быстрее выявляет узкие проходы, пересечение потоков и неудобный доступ к воде. Отдельно моделируют эвакуацию и работу ученика с ограниченной мобильностью.
Демонстрационный экран не стоит размещать напротив окна. Учебные столы ориентируют так, чтобы ученики могли видеть преподавателя без постоянного разворота корпуса. Влажные процессы собирают на одной стороне кабинета, а серверное, компьютерное и зарядное оборудование удаляют от мойки и гидропонных модулей.
Ниже приведены проектные ориентиры, которые помогают проверить удобство планировки. Это не замена нормативному расчету: точные значения зависят от конфигурации кабинета, возраста учеников, доступности и требований конкретного проекта.
| Параметр | Практический ориентир | Что проверить |
|---|---|---|
| Рабочая группа | 2-4 ученика на одну станцию | Каждый участник имеет доступ к прибору и может вести записи |
| Резерв электрической мощности | Не менее 20 процентов сверх расчетной нагрузки | Учтены насосы, фитосвет, компьютеры и возможное расширение |
| Запас расходных материалов | На один учебный цикл плюс резерв на повтор опыта | Материалы не теряют свойства при хранении |
| Доступ для обслуживания | Свободный подход к насосам, емкостям и светильникам | Для ремонта не требуется разбирать соседние рабочие места |
| Хранение данных | Единая структура папок и шаблоны журналов | Результаты можно сопоставлять между группами и учебными годами |
Пошаговый план проектирования и запуска
- Сформировать рабочую группу. В нее включают администрацию, преподавателей биологии и технологии, специалиста по охране труда, инженера и сотрудника, который будет обслуживать оборудование.
- Составить образовательную матрицу. Для каждой темы фиксируют возраст учеников, практическую работу, длительность опыта, приборы, расходные материалы и ожидаемый результат.
- Обследовать помещение. Проверяют размеры, состояние отделки, вентиляцию, электрическую мощность, точки воды и канализации, освещение, доступность и пути эвакуации.
- Разработать зонирование. На плане размещают ученические столы, лабораторную линию, стеллажи с растениями, мойку, хранение и место преподавателя.
- Выполнить инженерные расчеты. Проектировщик определяет нагрузки, электрические линии, защитную автоматику, воздухообмен, освещение и способы защиты от протечек.
- Подготовить спецификацию. Для каждой позиции указывают не только название, но и измеримые параметры, комплектность, совместимость, гарантию и требования к монтажу.
- Свести бюджет. Отдельно считают ремонт, мебель, оборудование, программное обеспечение, доставку, монтаж, обучение, расходные материалы и обслуживание.
- Провести монтаж и пусконаладку. До приемки проверяют каждую розеточную группу, насос, светильник, датчик, контроллер и подключение к школьной сети.
- Обучить педагогов. Преподаватель должен уметь калибровать датчики, запускать установки, устранять типовые ошибки и безопасно останавливать оборудование.
- Провести пробный учебный цикл. Небольшая группа выполняет занятие от начала до уборки рабочего места. По результатам корректируют инструкции, комплектацию и расстановку.
Как составить спецификацию без лишних закупок
Техническое задание должно описывать функцию и проверяемые характеристики, а не только модель устройства. Для датчика это диапазон измерений, допустимая погрешность, способ калибровки и формат выгрузки. Для фитосветильника - регулируемая мощность, защита от влаги, ресурс и способ крепления. Для гидропонной установки - объем емкости, материал, тип насоса, доступность трубок и возможность санитарной обработки.
Комплектность проверяют по каждому учебному сценарию. Если в методике требуется измерить pH, одного прибора недостаточно: понадобятся калибровочные растворы, емкости для проб, средства промывки и журнал обслуживания. Аналогично камера для микроскопа должна быть совместима с оптикой, компьютером и средством отображения изображения.
- не объединять основное оборудование и годовой запас расходников в одну строку;
- указывать количество сменных элементов и резервных компонентов;
- фиксировать требования к монтажу, настройке и обучению;
- проверять срок действия лицензий и возможность автономной работы ПО;
- закладывать совместимость с уже используемыми компьютерами и школьной сетью;
- требовать инструкции и паспорта на русском языке.
Приемка и дальнейшее обслуживание
Приемка по количеству коробок не подтверждает готовность агрокласса. Комиссии нужен сценарий проверки. Датчики подключают и сравнивают с контрольными значениями, насосы запускают под нагрузкой, таймеры проверяют на полный цикл, а изображение с камеры выводят на общий экран. Для гидропонных модулей проводят пробное заполнение водой и осматривают все соединения.
На каждую установку заводят паспорт эксплуатации. В нем фиксируют дату ввода, серийный номер, расположение, график очистки, калибровки и замены компонентов. Отдельно назначают ответственного за растения во время выходных и каникул. Автоматический полив снижает нагрузку, но не отменяет контроль уровня воды и аварийных уведомлений.
Рабочий календарь обслуживания удобно привязать к учебным четвертям. Перед началом каждой четверти проверяют электрику, насосы и датчики, раз в месяц очищают емкости и осматривают соединения, а после завершения цикла выращивания проводят санитарную обработку и инвентаризацию расходников. Такой режим помогает сохранить оборудование исправным и не переносить технические проблемы на время урока.
